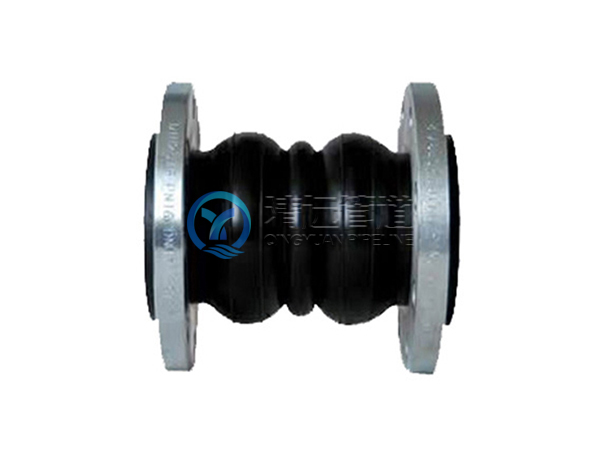

双球体橡胶接头是由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成的接头。

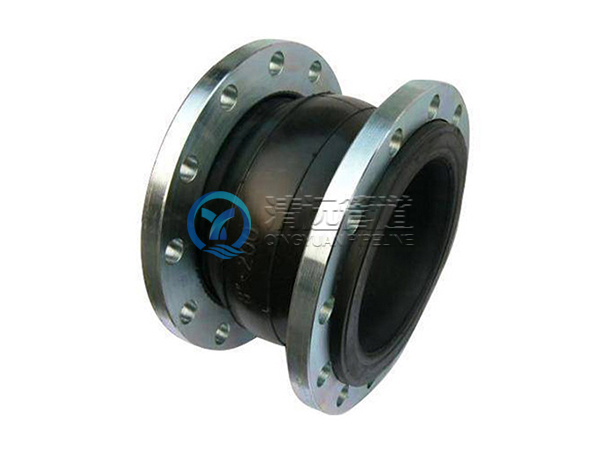

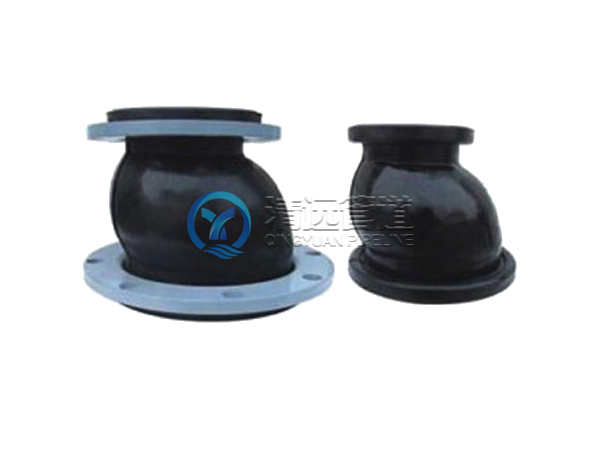

橡胶接头又叫做橡胶管软接头,柔性橡胶接头,橡胶软接头,可曲绕橡胶接头,高压橡胶接头,橡胶减震器,补偿器等。按连接方式分松套法兰式、固定法兰式和螺纹式3种;按结构可分为单球体、双球体、异径体、弯球体及风压盘管等5种。由内外层胶、帘布层和钢丝圈组成管状橡胶件,经硫化成型后再与金属法兰或平行接头松套组合而成。此产品可降低振动及噪声,并可对因温度变化引起的热胀冷缩起补偿作用,广泛应用于各种管道系统是一种高弹性、高气密性,耐介质性和耐气候性的管道接头,该产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等有点,采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后,经过高压、高温模具硫化而成
由于可曲挠橡胶接头具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

公称通经 | 长度L mm | 法兰厚度b mm | 螺栓数 n | 螺栓孔 直径 mm | 螺栓孔中心 圆直径mm | 轴向位移mm | 横向位移 mm | 偏转角度 (a1 +a2 ) | ||
mm | 英寸 | 伸长 | 压缩 | |||||||
50 | 2 | 165 | 18 | 4 | 17.5 | 125 | 30 | 50 | 45 | 35° |
80 | 3 | 175 | 20 | 8 | 17.5 | 160 | 35 | 50 | 45 | 35° |
100 | 4 | 225 | 22 | 8 | 17.5 | 180 | 35 | 50 | 40 | 35° |
125 | 5 | 230 | 24 | 8 | 17.5 | 210 | 35 | 50 | 40 | 35° |
150 | 6 | 325 | 24 | 8 | 22 | 240 | 35 | 50 | 40 | 35° |
200 | 8 | 325 | 24 | 8 | 22 | 295 | 35 | 50 | 40 | 35° |
250 | 10 | 325 | 28 | 12 | 22 | 350 | 35 | 60 | 35 | 30° |
300 | 12 | 325 | 28 | 12 | 22 | 400 | 35 | 60 | 35 | 30° |
350 | 14 | 28 | 16 | 23 | 23 | 460 | 35 | 60 | 40 | 25° |
400 | 16 | 30 | 16 | 25 | 25 | 515 | 35 | 50 | 40 | 25° |
450 | 18 | 30 | 20 | 25 | 25 | 565 | 35 | 50 | 40 | 25° |
500 | 20 | 32 | 20 | 25 | 25 | 620 | 35 | 50 | 35 | 25° |
750 | 30 | 35 | 50 | 30 | 25° | |||||
1000 | 40 | 44 | 28 | 34 | 34 | 1160 | 35 | 50 | 30 | 25° |
1200 | 48 | 48 | 32 | 41 | 41 | 1380 | 350 | 50 | 30 | 25° |
