套筒补偿器

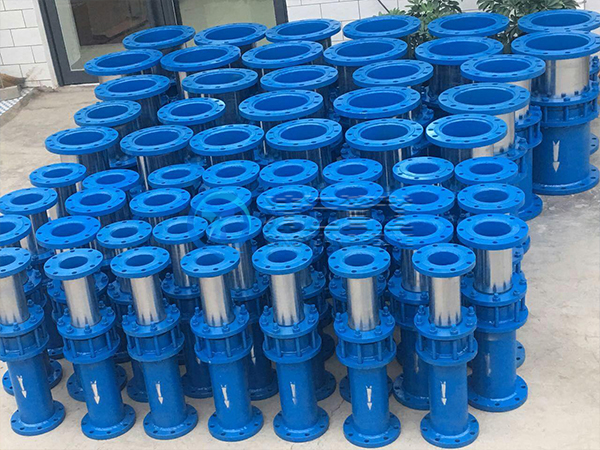

套筒补偿器称管式伸缩节，是热流体管道的补偿装置，主要用于直线管道辅设后出现的轴向热膨胀位移吸收补偿，是一种直接安装在任何输送无腐蚀的单向或多向流体的管道之中的补偿器。套筒式补偿器.广泛用于城镇供暖,冶金,矿山,发电,石油化工,建筑等行业的输送管道中。主要有套筒(芯管),外壳,密封材料等组成。

厂家直销

品质保障

无忧配送

售后保证

统一销售热线： 15038298608

产品介绍

套筒补偿器称管式伸缩节，是热流体管道的补偿装置，主要用于直线管道辅设后出现的轴向热膨胀位移吸收补偿，是一种直接安装在任何输送无腐蚀的单向或多向流体的管道之中的补偿器。套筒式补偿器.广泛用于城镇供暖,冶金,矿山,发电,石油化工,建筑等行业的输送管道中。主要有套筒(芯管),外壳,密封材料等组成。

结构特点：

主要有套筒(芯管),外壳,密封材料等组成.用于补偿管道的轴向伸缩及任意角度的轴向转动.具有体积小补偿量大的特点适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。

套筒式补偿器的内套筒与管道连接,采用高性能自压式动密封的原理与结构,它可以随着管道的伸缩在外壳内进行自由滑动,能适应任何管道的密封要求.外壳与内套筒之间采用新型合成材料密封,能耐高温,防腐蚀抗老化,适用温度-40至150,特殊情况下可达350.既能保证轴向滑动,又能保证管内介质不泄漏。

套筒式补偿器设计了防拉断装置,可保证在其伸缩到极限位置时不被拉开,从而使整个管网运行的安全性大大提高.。

套筒式补偿器适用于介质工程压力≤2.5MPa,介质温度-40℃~600℃。

套筒式补偿器采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（0.04~0.10)，不老化，效果好，维修方便等特点。

套筒式补偿器的使用寿命大，疲劳寿命与管道相当。滑动表面经特殊处理，在盐水、盐溶液等环境下耐腐蚀性能好，比奥氏体不锈钢高50倍以上。同时，多年后因磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，也可将螺栓松开，取下压圈，再装进一层或两层密封环，压紧压圈，继续使用。

套筒式补偿器对氯离子含量无要求，特别适用于介质或周围环境氯离子超标的系统上。

直埋型套筒式补偿器能直埋于地下，安装时可不设置维修井，工程造价低。

技术参数

公称直径 DN	芯管内径 D	芯管外径 D2	法兰外径 D3	净填料室长度	补偿量 △L max	安装长度 Lmax	摩擦力 Pc(N) 1.6MPa时	重量
15	14	18	95	36	150	640		4.69
20	18	23	105	36	150	640		5.62
25	24	30	115	36	150	640	1069	7.38
32	30	36	120	36	150	640	1311	8.38
(36)	36	43	125	36	200	740	1415	10.45
40	41	48	130	36	200	740	1518	11.62
50	47	55	160	56	200	760	1932	16.42
65	63	71	180	56	200	760	2485	21.14
(70)	65	74	190	56	200	760	2588	24.19
80	78	87	195	56	200	760	3002	26.92
100	94	106	215	56	250	895	6271	41.80
125	117	131	245	56	250	895	7750	52.02
150	143	157	280	56	250	895	9288	69.16
(175)	176	192	335	70	250	920	13251	94.74
200	201	217	335	70	300	1020	14977	106.28
(225)	225	242	390	70	300	1035	19167	136.10
250	253	270	390	70	350	1135	21297	142.74
300	303	322	440	91	350	1155	25399	175.44
350	353	373	500	91	400	1360	29421	262.66
400	404	426	565	91	400	1360	33286	288.05
450	455	478	615	91	400	1360	33852	313.43
500	505	528	670	91	450	1460	36234	377.82
600	603	630	780	91	450	1480	43205	531.64
700	693	720	880	91	450	1525	61771	629.71
800	792	820	995	112	500	1655	70398	880.22
900	890	920	1095	112	500	1655	79025	986.36
1000	990	1020	1195	122	500	1655	87653	1087.72
注：当工作压力不是1.6MPa时，其摩擦力为Pc/1.6×PN
